声测管厂家分享声测管的工作原理

声测管厂家分享声测管的工作原理

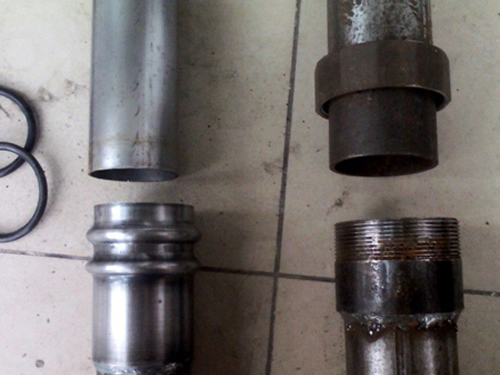

声测管也叫声波检测用钢管，是市场上唯一专门应用于超声波桩基检测的钢管。声测管是利用冷硬钢管专业成型后，利用钳压连接、螺旋连接、法兰连接等方式进行连接，制造而成的，在混凝土浇注时有可靠的防渗效果。高强双密封钳压式声测管在承口端端部设计了两个凸槽，凸槽内配有密封圈，安装时将本产品的插口端插入承口端10cm，然后用专用液压钳同时对两个凸槽进行挤压，被挤压部位的管材受力后收缩变形，两个凸槽之间的外层管材深陷入内层管材，从而有效实现了本产品的可靠连接；同时橡胶材质的密封圈在受挤压后变形贴服在两层管材之间，起到了极为良好的双保险密封作用。

一、声测管检测工作原理：

桩基声测管的检测原理很类似与做B超，下入探头用回声原理进行检测方法简单适用。桩基声测管检测桩基质量主要是采用声波透射法，它将超声发射探头和接收探头分别下进预先埋入桩身且充满水的不同钢管中，发射探头产生的超声波经过水耦合穿透桩身混凝土到达另一个钢管中的接收探头，接收探头将接收到的信息传入仪器，通过综合分析接收到的超声波在混凝土中的信：如声速、声幅、频率和波形诸参量的特征，而对桩身混凝土质量做出评价。声波透射法的原理是通过超声波发射装置发出超声波，根据接收器接到超声波时的时间差就可以知道距离了。这与雷达测距原理相似。超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。（超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2）。

二、声测管检测前的准备工作

1、收集工程桩基地质勘察资料、基桩设计和施工资料：主要了解桩基的编号、设计强度、桩长、灌注日期、桩成孔类型、地层情况等。

现场规范实测时，往往存在堵管或管深不一致的问题，了解桩基长是很有必要的，而了解强度及灌注日期，对波速的情况有一个大概的了解。了解桩基成孔类型和地层，知道可能存在的缺陷。

2、将各桩基声测管内注满清水，检查管体是否畅通；换能器应能在桩基声测管内正常规范升降。

三、声测管检测步骤：

1、确定管的编号并正确的与仪器相应通道接口连接。

2、确定了管的编号后，将探头放入相应的管中并接好探头。

3、当传感器已到达管口或选择采集完成后，如发现该数据中存在信号大面积异常，可将探头重新放回管内，再重新提升测试一遍。

4、在桩身质量可疑的测点周围，可采用加密测点，或采用斜测、扇形扫测进行复测。

四、工作中的注意事项：

1、管内一定要注清水，水是超声波良好的耦合剂，但如如果有杂质，对规范检测结果是有很大影响的。

2、对于灌满清水很长时间没做检测的，需要先对桩基声测管内部进行清洗，常用钢筋绑清洁球来完成。

3、对于孔口没做好保护，流入污水或污泥的，需要清洗桩基声测管。

五、经常遇到的问题：

当混凝土内部存在缺陷时，在超声波发一收通路上形成了不连续介质，低频超声波将绕过缺陷向前传播，在探测距离内，其绕射到达所需的“声时"比超声波在无缺陷的混凝土中直接传播时所需的“声时"长，反映出超声波的声速减小。其次是由于存在缺在缺陷时，超声波在混凝土中传播时声能衰减加大，接收信号的首波幅度下降。第三是由于混凝土存在缺陷时，高频成分比低频成分消失快，接收信号的频率总是比通过相同测距的无缺陷混凝土接收到的频率低。较后，由于超声波在缺陷界面上的复杂反射、折射，使声波传播的相位发生差异，叠加的结果导致接收信号的波形发生畸变。据此即可对混凝土内部的质量情况作出判断。
